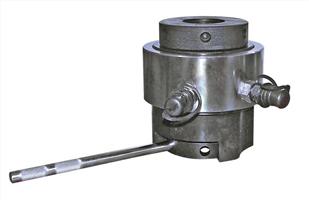

Шпильконатяжители предназначены для закручивания и откручивания гаек с тарированным усилием в тяжело нагруженных резьбовых соединениях при выполнении монтажно-демонтажных и ремонтных работ во всех отраслях промышленности.
Не вызывают скручивания длинных болтов (шпилек), обеспечивая отсутствие смещения фланцев, повреждения уплотнений.
Работа тензорного домкрата основана на предварительном растяжении шпильки (болта) с усилием, равным требуемому усилию затяжки резьбового соединения и последующим закручиванием гайки без приложения усилия до упора в опорную поверхность.

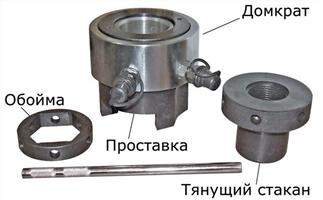

Домкрат тензорный состоит из домкрата и составного адаптера.
В состав адаптера входят:
проставка,
тянущий стакан,
обойма
рукоятка.
Возможность заказа нескольких вариантов адаптера для одного домкрата позволяет обслуживать максимальное число шпилек с применением минимального количества домкратов.
Номинальное давление 150 МПа, ход поршня до 15 мм. Снабжены индикатором хода поршня.
Домкраты оснащены двумя портами с быстроразъемными соединениями, что позволяет создать систему домкратов, питающуюся от одной станции и выполнять синхронную затяжку крепежа.
Рекомендуемый насос для всей линейки тензорных домкратов НРГ15007(с ручным приводом, давление 150 МПа, подача на 1/2 ступенях, 13/2,3 см3/цикл, бак 0,7 л).
Для систем домкратов НРГ15020(давление 150 МПа, подача на 1/2 ступенях, 13/2,3 см3/цикл, бак 2 л), или гидравлическая насосная станция НЭР7/150-8/1,5А25Т2 (с электроприводом, ручное управление, двухступенчатая, разгрузочный кран, давление на 1/2 ступенях 7/150 МПа, подача на 1/2 ступенях 8/1,5 л/мин, бак 25 л, электропривод 380 В).
Для ручных насосов манометр заказывать дополнительно.
Для тензорных домкратов заказывать РВД с полумуфтами на давление 150 МПа
(коды: РВД1500/150, РВД2000/150, РВД4000/150).
| Модель | Усилие, тс | А, мм | В, мм | С, мм | D, мм | E, мм | Адаптер | Объем поршневой полости, см³ | F, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ДТГ16-20 | 15,8 | 71 | 55 | 23 | 25 | 74 | А16М20 | 34 | 86 | 1,3 |
| ДТГ16-22 | 15,8 | 71 | 59 | 25 | 27 | 76 | А16М22 | 34 | 88 | 1,3 |
| ДТГ29-24 | 28,7 | 85 | 66 | 27 | 29 | 78 | А29М24 | 40 | 90 | 3,5 |
| ДТГ50-24 | 49,5 | 109 | 66 | 27 | 29 | 90 | А50М24 | 44 | 105 | 7 |
| ДТГ50-27 | 49,5 | 109 | 72 | 30 | 32 | 93 | А50М27 | 44 | 108 | 7 |
| ДТГ50-30 | 49,5 | 109 | 78 | 33 | 35 | 96 | А50М30 | 44 | 111 | 7 |
| ДТГ50-33 | 49,5 | 109 | 85 | 36 | 38 | 99 | А50М33 | 44 | 114 | 7 |
| ДТГ50-36 | 44 | 109 | 90 | 39 | 41 | 102 | А50М36 | 44 | 117 | 7 |
| ДТГ83-33 | 82,9 | 133 | 85 | 36 | 44 | 111 | А83М33 | 64 | 127 | 10 |
| ДТГ83-36 | 82,9 | 133 | 94 | 39 | 47 | 116 | А83М36 | 64 | 130 | 10 |
| ДТГ83-39 | 82,9 | 133 | 98 | 42 | 50 | 119 | А83М39 | 64 | 133 | 10 |
| ДТГ83-42 | 82,9 | 133 | 105 | 45 | 53 | 122 | А83М42 | 64 | 136 | 10 |
| ДТГ101-39 | 100,8 | 150 | 98 | 41 | 51 | 122 | А101М39 | 72 | 135 | 15 |
| ДТГ101-42 | 100,8 | 150 | 105 | 44 | 54 | 125 | А101М42 | 72 | 138 | 15 |
| ДТГ101-45 | 100,8 | 150 | 110 | 47 | 57 | 128 | А101М45 | 72 | 141 | 15 |
| ДТГ101-48 | 100,8 | 150 | 125 | 50 | 60 | 131 | А101М48 | 72 | 144 | 15 |
| ДТГ144-52 | 144 | 174 | 132 | 53 | 56 | 132 | А144М52 | 94 | 145 | 20 |
| ДТГ144-56 | 144 | 174 | 135 | 59 | 60 | 136 | А144М56 | 94 | 149 | 20 |
| ДТГ168-56 | 168 | 198 | 135 | 59 | 60 | 138 | А168М56 | 135 | 154 | 25 |
| ДТГ168-60 | 168 | 198 | 144 | 63 | 65 | 143 | А168М60 | 135 | 159 | 25 |
| ДТГ168-64 | 168 | 198 | 150 | 67 | 69 | 147 | А168М64 | 135 | 163 | 25 |
| ДТГ168-68 | 168 | 198 | 158 | 71 | 74 | 152 | А168М68 | 135 | 168 | 25 |
| ДТГ217-72 | 217,2 | 222 | 165 | 75 | 77 | 167 | А217М72 | 165 | 185 | 35 |
| ДТГ217-76 | 217,2 | 222 | 170 | 79 | 81 | 175 | А217М76 | 165 | 193 | 35 |
| ДТГ259-76 | 259,3 | 252 | 170 | 79 | 81 | 167 | А259М76 | 198 | 197 | 50 |
| ДТГ259-80 | 259,3 | 252 | 175 | 83 | 85 | 172 | А259М80 | 198 | 201 | 50 |
| ДТГ259-85 | 259,3 | 252 | 185 | 88 | 90 | 176 | А259М85 | 198 | 206 | 50 |
| ДТГ259-90 | 259,3 | 252 | 205 | 93 | 95 | 181 | А259М90 | 198 | 211 | 50 |
| ДТГ316-95 | 316,1 | 282 | 215 | 98 | 100 | 189 | А316М95 | 218 | 224 | 65 |
| ДТГ316-100 | 316,1 | 282 | 235 | 103 | 105 | 194 | А316М100 | 218 | 229 | 65 |
| ДТГ387-105 | 386,6 | 318 | 240 | 108 | 110 | 203 | А387М105 | 305 | 238 | 85 |
| ДТГ387-110 | 386,6 | 318 | 250 | 113 | 115 | 208 | А387М110 | 305 | 243 | 85 |
| ДТГ387-115 | 386,6 | 318 | 260 | 118 | 120 | 213 | А387М115 | 305 | 248 | 85 |
Медные втулки, тип В905... рекомендуются для ответственных условий эксплуатации, когда требуется высокая прочность опрессованного соединения.
При применении втулок ВТД исключено образование облоя.
Предназначены для использования в системах перемещения
По сравнению с универсальными домкратами имеют увеличенный ход штока от 320 до 2350 мм.
RCA-1000
RCA-5000
Секторный кабельный резак (ручной)
- Максимальное сечение многожильного кабеля — 325 мм²
Характеристики резака IZ-325A
Максимальное сечение многожильного кабеля, мм² 325
Длина, мм 260
Масса, кг 0,61
- манометр для контроля усилия опрессовки
- Диапазон измерения — 3,1-8,2 т.
Характеристики манометра PG-15F
Диапазон измерений, т. 3,1 - 8,2
Габариты (Д х В х Ш), мм 250 х 105 х 45
Масса, кг 2,0
- манометр для контроля усилия опрессовки
- Диапазон измерения — 6,0-18,0 т.
Характеристики манометра PG-610
Диапазон измерений, т. 6,0 - 18,0
Габариты (Д х В х Ш), мм 250 х 105 х 45
Масса, кг 1,5
Внутренний слой: термопластический полиэстер.
Армирование: 1 слой арамидного волокна, 1 слой высокопрочной металлической оплетки.
Покрытие: полиуретан.
Диапазон температур: -40°C / +100°C.
Управляются электромагнитами постоянного тока (напряжение 12, 24, 107 или 196 В), предусмотрен ручной аварийный режим управления.
Рабочее давление до 700 бар
Максимальный поток 12 л/мин
Время переключения 40-120 мсек
Предохранительный гидроклапан картриджного исполнения
Рабочее давление до 700 бар
Максимальный поток 25 л/мин
Редукционный гидроклапан
Рабочее давление до 700 бар
Диапазон редуцирования давления 70-600 бар
Максимальный поток 25 л/мин
Перепускной гидроклапан с пропорциональным управлением
Управляется электромагнитом постоянного тока напряжением 24 В
Рабочее давление до 700 бар
Максимальный поток до 15 л/мин
Гидроклапан давления
Рабочее давление до 700 бар
Расход до 25 л/мин
Применяется в схемах, где требуется плавное перемещение штоков гидроцилиндров при усилении нагрузки
Запорный гидроклапан картриджного или блочного типа
Рабочее давление до 700 бар
Максимальный поток 25 л/мин
Промежуточные монтажные плиты с аксессуарами (обратные гидроклапаны, дросселирующие отверстия)
Рабочее давление до 700 бар
Максимальный поток 25 л/мин
Монтажные мультистанционные плиты
Рабочее давление до 700 бар
Максимальный поток 25 л/мин
Пластинчатые насосы этой серии предназначены для использования в небольших станках, не требующих большого давления и расхода масла.
Рабочее/максимальное давление, МПа: 16
Рабочий объем, см³/об: 15.8; 22.2
Клапаны имеют стандартизованную монтажную поверхность, соответствующую ISO 4401-AC-05-4-A, CETOP-5, NFPA-D02.
Максимальное рабочее давление — 31,5 МПа
Максимальная пропускная способность — 120 л/мин
Управление золотником осуществляется подводом внешнего давления управления к торцам золотника.
Максимальное рабочее давление — 31,5 МПа
Максимальная пропускная способность — 2400 л/мин
Управление потоком осуществляется ручным переключателем
Максимальное рабочее давление — 31,5 МПа
Максимальная пропускная способность — 1100 л/мин
Запорные клапаны используются для открытия/закрытия гидравлического контура посредством тарельчатого клапана, управляемого электрическим сигналом, подаваемым на электромагнит
Максимальное рабочее давление — 25 МПа
Максимальная пропускная способность — 80 л/мин
Обратные клапаны пропускают поток в одном направлении и предотвращают его движение в обратном
Максимальное рабочее давление — 25 МПа
Максимальная пропускная способность — 1300 л/мин
Используются в качестве управляющего клапана как отдельно в гидравлической системе, так и в качестве управляющего элемента предохранительных клапанов.
Максимальное рабочее давление, МПа: 25
Максимальная пропускная способность, л/мин: 2,0
Kлапаны контроля давления, имеющие функции понижения давления в гидросистеме после клапана
Максимальное рабочее давление, МПа: 25
Максимальная пропускная способность, л/мин: 125
Металлические и неметаллические сапуны.
Диффузоры
Уровнемеры и термометры
Различные типы фильтров для бака
Фильтроэлементы удаляющие воду из минеральных и синтетических масел.
Могут устанавливаться в большинство фильтров и фильтрующие установки производства компании Паркер.
Материал плунжера: Нерж. сталь 416
Немет. материалы: Уретан, тефлон PTFE, Синтетический каучук Buna
Рабочие жидкости
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Материал поршня: Нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna N
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Чистая, промышленная, питьевая вода
Материал поршня: Никелированная сталь и нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna NN
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Материал поршня: Нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna N
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Чистая, промышленная, питьевая вода
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna N
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Метилэтилкетон
Метилацетон
Диацетон
Фреон 22
Материал поршня: Никелированная сталь и нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna NN
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Материал поршня: Нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna N
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
Чистая, промышленная, питьевая вода
Материал поршня: Никеллированная сталь и нержавеющая сталь
Материал плунжера: Стеллит
Немет. материалы: Полиэтилен UHMWPE, Buna N
Рабочие жидкости:
Минеральные масла
Керосин
Дизельное топливо
Вода с растворенными нефтепродуктами
BRS
• Быстроразъемное соединение.
• Используется в гидравлических системах для размыкания
(замыкания) гибких трубопроводов (РВД) с обязательной
отсечкой рабочей жидкости.
• Тип соединения: с шариковым замком.
BRS-РОЗЕТКА BRS-НИППЕЛЬ
NPTF
• N.P.T.F.- National Tapered Fuel ( Американский стандарт)
• Резьба: коническая от 1/4″ - 2″ ГОСТ 6111-52 (1/4″ - 2″)
• Диаметры рукавов: от 6 до 50 мм (1/4″ - 2″)
• Виды фитинга: прямой 0°
• фитинг с наружной конической резьбой
SF
• Тип соединения: фланцевое
• Диаметры рукавов: 12-50 мм
• Виды фитинга: прямой 0°, угловой 45°, угловой 90°
BANJO
• Тип соединения: резьбовое с поперечной расточкой
• Диаметры рукавов: от 6 до 25 мм (1/4″ - 1″)
• Виды фитинга: прямой 0°, угловой 45°, угловой 90°
STECK
• Тип соединения: штекерное с уплотнительным кольцом
и зажимным замком
• Диаметры рукавов: от 6 до 50 мм (1/4″ - 2″)
• Виды фитинга: прямой 0°
BELL
• Используется в соединениях с врезным кольцом
и для сварных трубопроводов
• Диаметры рукавов: от 6 до 38 мм (1/4″ - 11/2″)
• Виды фитинга: прямой 0°, угловой 45°, угловой 90°
BELL-(Ш)
• фитинг «универсальный»
Рукав:
a) R7 : 01221318..
b) R8 : 01321319..
c) R6 : 01111301..
d) 2TE : 01112306..
Не требует зачистки рукава
Рукав: R1AT/1SN - ISC - 2SC - R16 - R17
a) R1AT/1SN: 01211104..
b) ISC: 01313003..
с) 2SC: 01313103..
d) R16
e) R17
Муфта легкая универсальная, не требующая
зачистки рукава «YU»
Рукав: R1AT/1SN - R2AT/2SN - 2SC - R16
a) R1AT/1SN: 01211104..
b) R2AT/2SN: 01311106..
c) 2SC: 01313103..
d) R16
Рукав : R7- R8- MTH1
a) R7 :01221318..
b) R8 :01321319..
c) MTH1 : 01324119..
Модель: 102304101/102304103
Назначение: Для розеток 1/4" / 3/8"
Модель: 102304100/102304102
Назначение: Для ниппелей 1/4" / 3/8"
С электроприводом, гидрораспределитель с ручным, или электромагнитным управлением, одноступенчатые и двухступенчатые, для работы с одним, или двумя инструментами одновременно.
Со всеми вопросами, за консультацией и условиями комплектации и поставки обращайтесь к менеджеру или оставьте заявку на сайте.
Насосная станция предназначена для проведения гидравлических испытаний противовыбросового оборудования в нефтяной и газовой промышленности, как самостоятельным агрегатом, так и в составе стенда испытательного ГАКС-И-7-20.
Клапан RV позволяет управлять давлением в магистрали высокого давления H прямо пропорционально изменению давления в напорной магистрали низкого давления IN.
Диапазон крутящих моментов (закручивание), Нм: 2170-12000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Длина L, мм: 490
Количество скоростей: 2
Рабочее давление, бар: 6
Расход воздуха, л/мин: 600
Масса, кг: 19,0
Предназначены для увеличения площади опорной поверхности и обеспечения устойчивости домкратов. Обеспечивают устойчивое положение домкратов в пространстве.
Стандартная прямоугольная опора с углублением под домкрат.
Диапазон крутящих моментов, NM: 80-450
Квадрат шпинделя C, дюйм: 3/4
Диаметр D, мм: 76
Длина L, мм: 395
Количество скоростей: 1
Частота вращения, об/мин: 21
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 5,4
Диапазон крутящих моментов, NM: 100-850
Квадрат шпинделя C, дюйм: 3/4
Диаметр D, мм: 76
Длина L, мм: 395
Количество скоростей: 1
Частота вращения, об/мин: 12
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 5,4
Диапазон крутящих моментов, NM: 200-1200
Квадрат шпинделя C, дюйм: 1
Диаметр D, мм: 76
Длина L, мм: 400
Количество скоростей: 1
Частота вращения, об/мин: 9
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 5,5
Диапазон крутящих моментов, NM: 100-800
Квадрат шпинделя C, дюйм: 3/4
Диаметр D, мм: 88
Длина L, мм: 429
Количество скоростей: 2
Частота вращения, об/мин: 20
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 7,5
Диапазон крутящих моментов, NM: 200-1200
Квадрат шпинделя C, дюйм: 1
Диаметр D, мм: 88
Длина L, мм: 434
Количество скоростей: 2
Частота вращения, об/мин: 18
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 7,6
Диапазон крутящих моментов, NM: 400-2600
Квадрат шпинделя C, дюйм: 1
Диаметр D, мм: 88
Длина L, мм: 455
Количество скоростей: 2
Частота вращения, об/мин: 7,0
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 8,2
Диапазон крутящих моментов, NM: 500-3800
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 96
Длина L, мм: 475
Количество скоростей: 2
Частота вращения, об/мин: 5,0
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 9,8
Диапазон крутящих моментов, NM: 1000-6000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 114
Длина L, мм: 510
Количество скоростей: 2
Частота вращения, об/мин: 3,5
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 12,3
Диапазон крутящих моментов, NM: 1200-8000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Длина L, мм: 570
Количество скоростей: 2
Частота вращения, об/мин: 1,9
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 19,2
Диапазон крутящих моментов, NM: 1800-10000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Длина L, мм: 570
Количество скоростей: 2
Частота вращения, об/мин: 1,6
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 19,2
Диапазон крутящих моментов, NM: 2000-12000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Длина L, мм: 570
Количество скоростей: 2
Частота вращения, об/мин: 1,3
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 19,2
Диапазон крутящих моментов, NM: 100-800
Квадрат шпинделя C, дюйм: 3/4
Диаметр D, мм: 88
Высота H, мм: 248
Количество скоростей: 2
Частота вращения, об/мин: 20
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 8,7
Диапазон крутящих моментов, NM: 400-2600
Квадрат шпинделя C, дюйм: 1
Диаметр D, мм: 88
Высота H, мм: 274
Количество скоростей: 2
Частота вращения, об/мин: 7,0
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 9,4
Диапазон крутящих моментов, NM: 1200-8000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Высота H, мм: 390
Количество скоростей: 2
Частота вращения, об/мин: 1,9
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 20,4
Диапазон крутящих моментов, NM: 1800-10000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Высота H, мм: 390
Количество скоростей: 2
Частота вращения, об/мин: 1,6
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 20,4
Диапазон крутящих моментов, NM: 2000-12000
Квадрат шпинделя C, дюйм: 1-1/2
Диаметр D, мм: 143
Высота H, мм: 390
Количество скоростей: 2
Частота вращения, об/мин: 1,3
Электропитание: 220-240 В, 50/60 Гц
Масса, кг: 20,4
200AT-DCM
