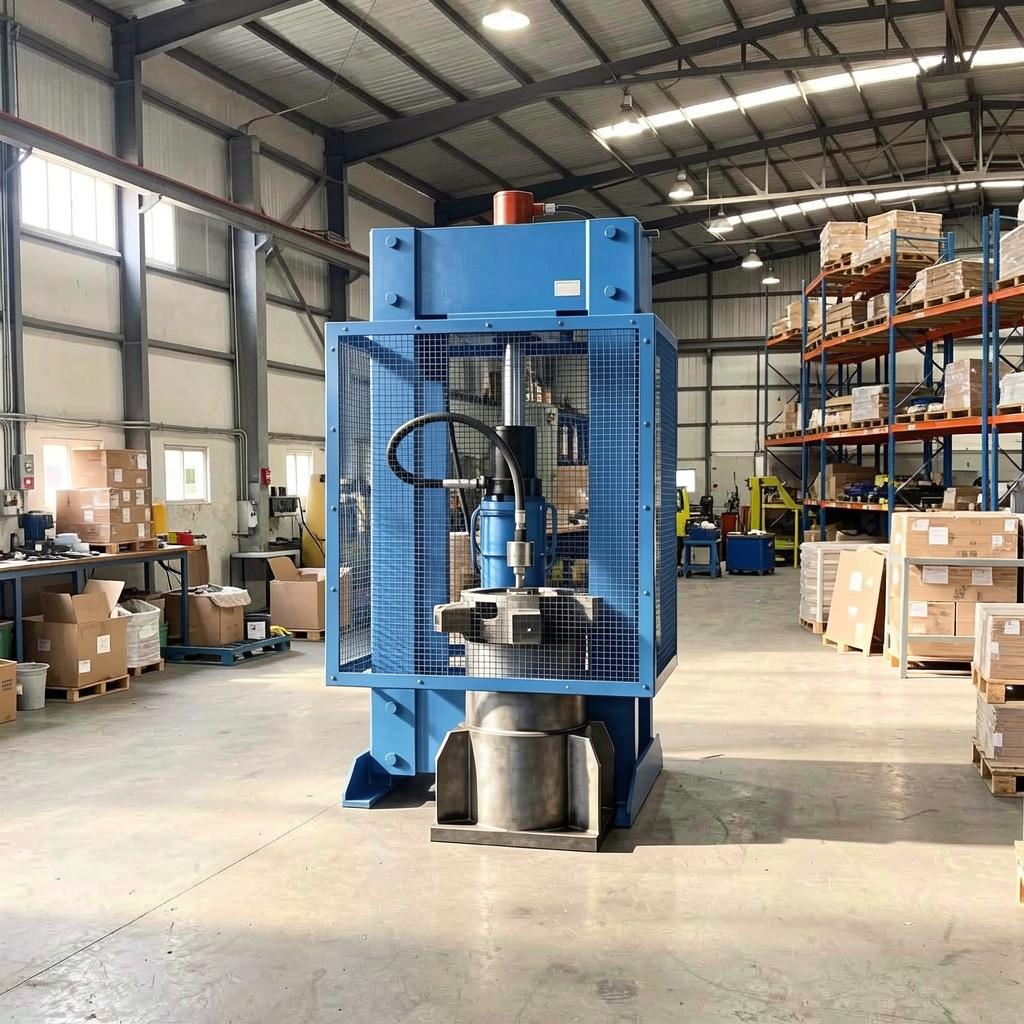

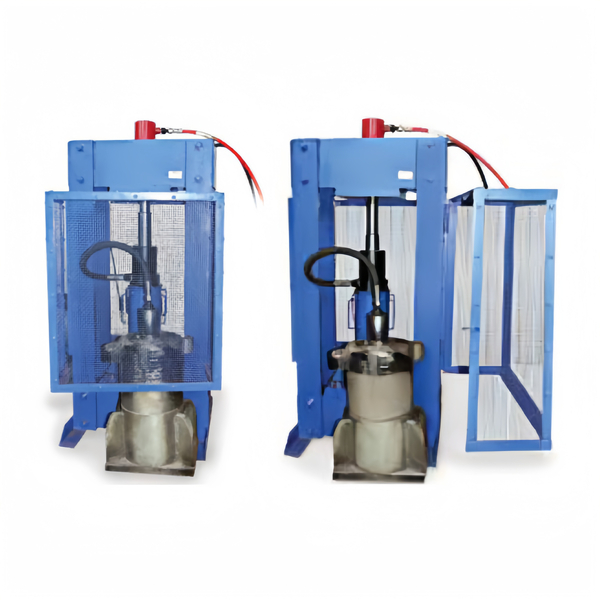

Установка УУЭПА предназначена для заправки эластомерных поглощающих аппаратов автосцепок всех типов вагонов.
Основными частями установки являются:
рама с ограждением;
гидроцилиндр;
три кронштейна;
плунжер;
стаканы;
насадка центрирующая;
проставка
рукава высокого давления.
На раме с ограждением на верхней плите установлен гидроцилиндр, на нижней установлены три кронштейна для фиксации проставки или аппарат поглощающий эластомерный. Источником давления является насосная станция.
Зарядка поглощающего аппарата АПЭ-95.
- Установить АПЭ-95 на нижней опоре рамы и зафиксировать его кронштейнами.
- Заполнить стакан эластомером. Подать давление в гидроцилиндр.
Зарядка поглощающего аппарата АПЭ-120.
- Проставку установить на нижней опоре рамы и зафиксировать ее кронштейнами. Заполнить стакан
эластомером.
- АПЭ -120 установить рядом с установкой.
- Соединить АПЭ -120 со стаканом с помощью РВД
Подать давление в гидроцилиндр.
- Демонтаж поглощающего аппарата производится в обратном порядке.
- Давление эластомера контролировать по манометру насосной станции.
Комплект поставки: установка, проставка, стакан-2шт, РВД-3шт, насадка центрирующая, насосная станция НЭР-2,0И10Т1, руководство по эксплуатации, объединенное с паспортом на установку и насосную станцию.
|
Модель |
Номинальное усилие, Кн (тс) |
Ход штока гидроцилиндра, мм |
Номинальное давление, МПа |
Рабочая жидкость |
Диапазон температур окружающей среды, ?С |
Наименование |
Вес, кг |
Габариты (ДxШxВ), мм |
|
УУЭПА |
227 (23,3) |
160 |
70 |
ВМГЗ ТУ38 101479-86 МГЕ-10А ОСТ38 01281-82 |
от - 30 до + 40 |
Установка в комплекте с насосной станцией НЭР-2,0И10Т1 |
230 |
576x500x1263 |
|
УУЭПА-Б |
227 (23,3) |
160 |
70 |
ВМГЗ ТУ38 101479-86 МГЕ-10А ОСТ38 01281-82 |
от - 30 до + 40 |
Установка без насосной станции |
230 |
576x500x1263 |
