Описание
Состав установки УРПФА-Ш6-ТО-4
Основными частями установки являются:
- рама с силовым гидроцилиндром
- тележка со столом и гидроцилиндром стола
- блок гидроуправления
- присоединительные рукава высокого давления РВД.
Принцип работы
Гидроцилиндр пресса обеспечивает сжатие поглащающего аппарата для освобождения отворачиваемой гайки.
Гидроуправление цилиндрами производят двумя гидрораспределителями с ручным управлением, установленными на гидропанели блока. Один из гидрораспределителей обеспечивает подачу гидравлической жидкости к силовому гидроцилинру, другой – к гидроцилиндру стола.
Технические характеристики
Параметры
|
Значения
|
|
Номинальное давление, МПа (кгс/см2)
|
32 (320)
|
Усилие силового гидроцилиндра, кН (тс)
|
400 (40,1)
|
Ход штока силового гидроцилиндра max, мм
|
330
|
Ход штока гидроцилиндра стола, мм
|
350
|
Диапазон рабочих температур, 0С
|
От - 30 до + 40
|
Габариты, мм длина
ширина
высота
|
1970
820
1390
|
Масса, кг
|
623,4
|

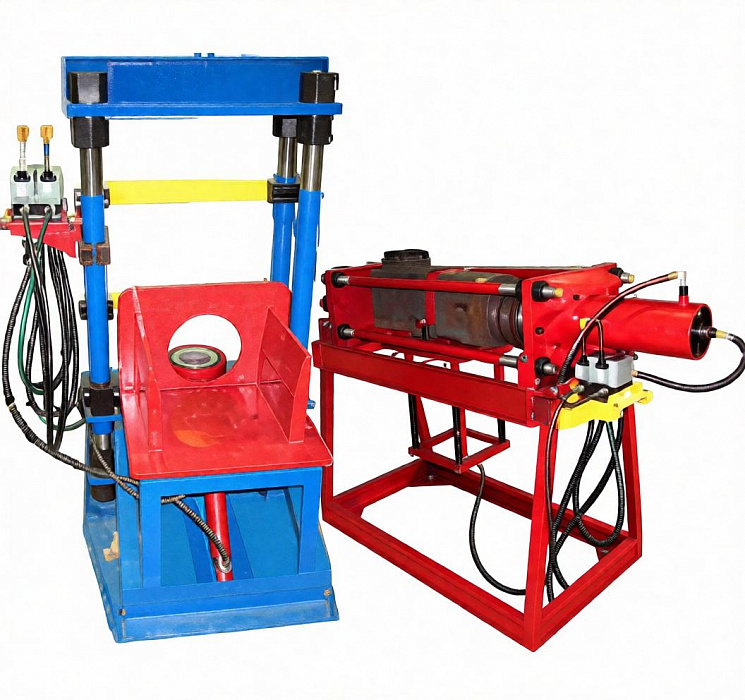

Спаренная установка УРПФА-Ш6
Для работы с пружинно-фрикционными поглощающими аппаратами типов: Ш6-ТО-4, Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А, РТ-120 создана установка УРПФА-Ш6. Установка предназначена для сборки и разборки поглощающих аппаратов грузовых вагонов для последующего осмотра и ремонта. Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.
Состав установки
- Основными составными частями установки являются:
- установка УРПФА-3
- устройство УРПФА-Ш6-ТО-4
- насосная станция НЭР-2,0Ит40Т1-В
- присоединительные рукава высокого давления РВД.
Запрещается одновременная работа установки УРПФА-3 и устройства УРПФА-Ш6-ТО-4
Технические характеристики
Параметры
|
Значения
|
Номинальное давление, Мпа (кгс/см2)
|
32 (320)
|
Рабочая жидкость
|
Масла всесезонные гидравлические:
ВМГЗ ТУ 38.101479
МГЕ-10А ОСТ 38 01281
|
Диапазон рабочих температур, 0С
|
От - 30 до + 40
|
