Стенд для испытания и заправки эластомерных аппаратов СИПА-2500

Описание

Стенд для испытания и заправки эластомерных поглощающих аппаратов автосцепок СИПА-2500 предназначен для заправки и испытаний эластомерных поглощающих аппаратов класса Т1, Т2 и Т3, имеющих стабильную зависимость силы сопротивления от хода при статическом нагружении. Поддерживаемые типы заправляемых и испытываемых поглощающих аппаратов: 73ZWy, 73ZWy2, АПЭ-95-УВЗ, АПЭ-120-И, АПЭ-90-А.

Стенд выполнен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69, работоспособен при температурах +5…+40 ºС.

Основные преимущества СИПА-2500

• Полностью автоматизированный цикл заправки и испытания эластомерного аппарата с сохранением протокола испытания;
• Отсуствует необходимость ручной закладки эластомерной массы в аппарат;
• Возможность заправки аппарата без предварительного наполнения;
• Стенд СИПА-2500 является универсальным оборудованием и поддерживает различные типы поглощающих аппаратов.
• Позволяет осуществить быструю переналадку на другой тип аппарата с сохранением запрограммированных режимов испытания;
• Управление процессом заправки и испытанй осуществляется с компьютера.
• Стенд СИПА-2500 обслуживается одним оператором;
• Высокая производительность оборудования.
• Протоколирование испытаний с сохранением в базе данных;
• Минимальное время наполнения.

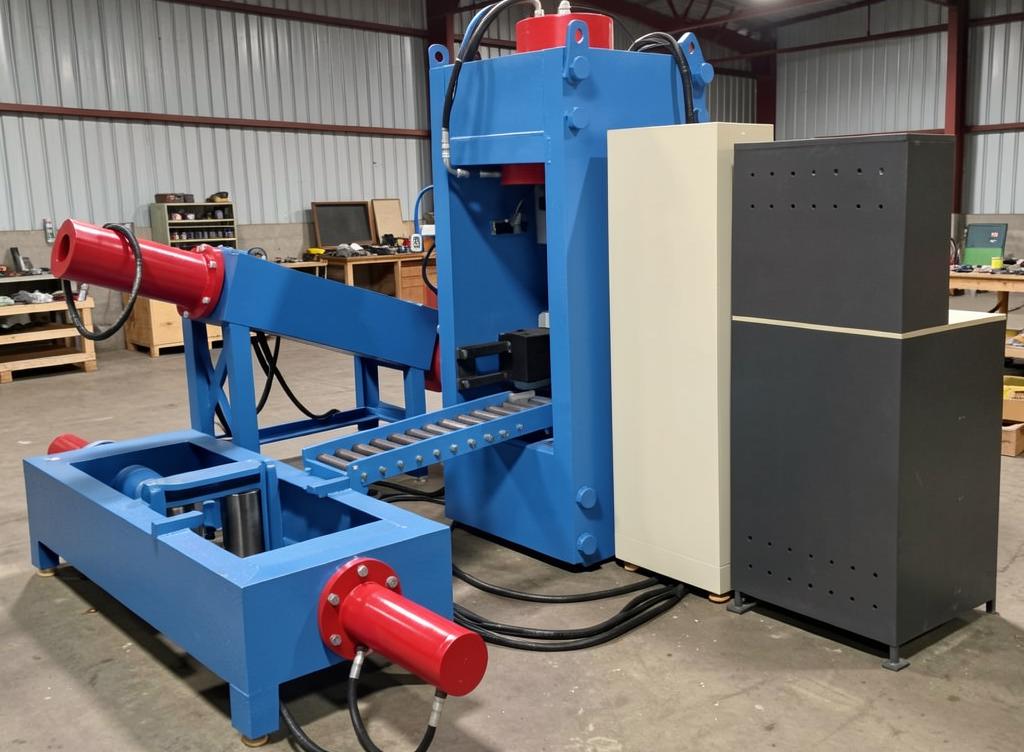

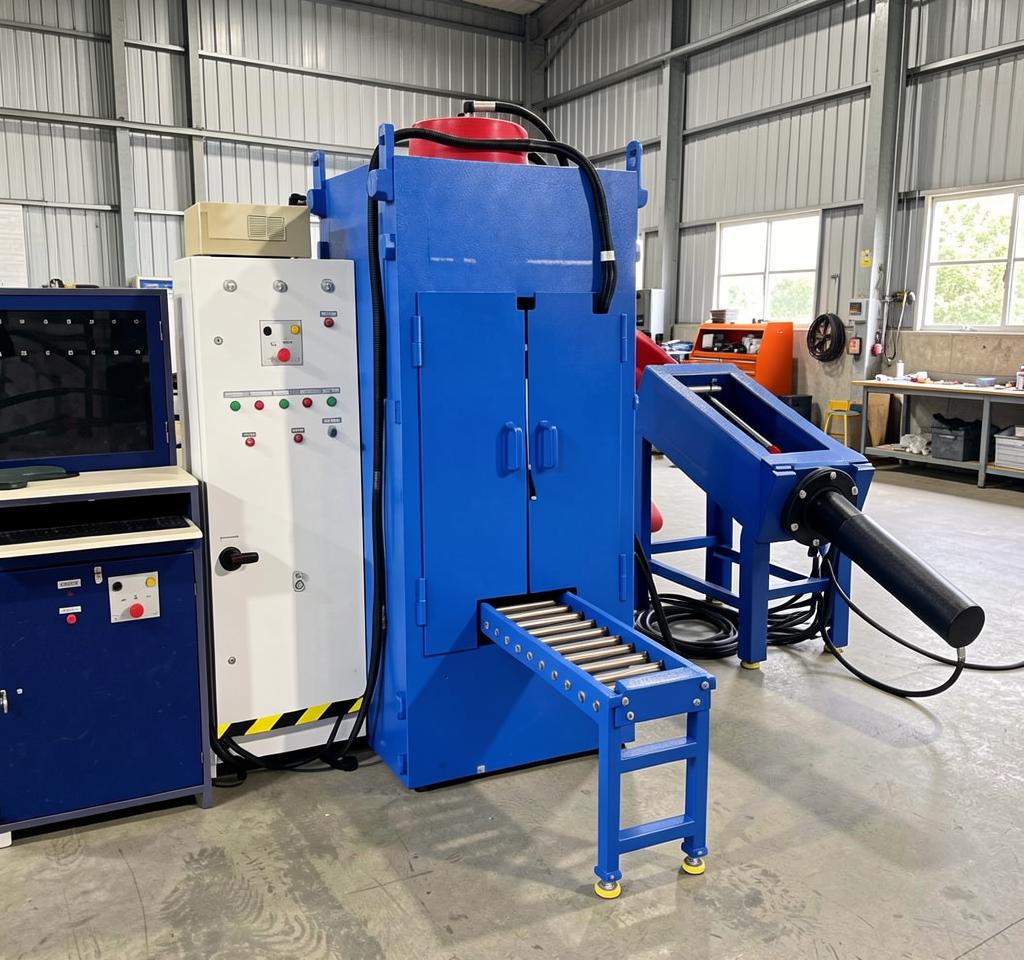

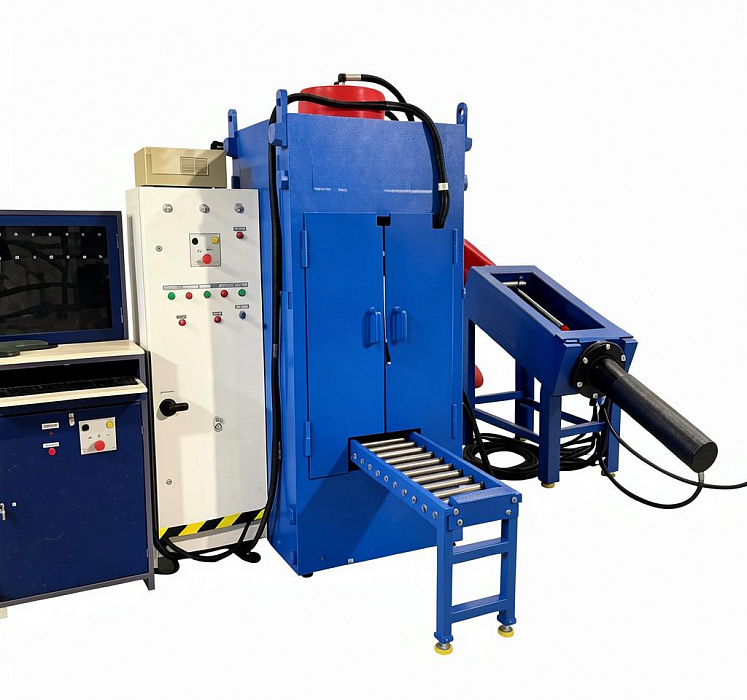

Состав стенда и функциональные особенности

• Cтенд заправки, который состоит из предварительного наполнителя 1 и нагнетателя 2 - стенд заправки эластомерных поглощающих аппаратов автосцепок СЗП-70;
• Испытательный пресс  с рольгангом;
• Гидравлическая насосная станция ;
• Шкаф силовой электрический ;
• Пульт управления ;
• Рукава высокого давления .

Предварительный наполнитель предназначен для хранения и подачи эластомерной массы под давлением в нагнетатель. Нагнетатель служит для заполнения внутренней полости эластомерного поглощающего аппарата (ЭПА) эластомерной массой с заданной величиной давления. Гидравлическая насосная станция осуществляет подачу рабочей жидкости к гидроцилиндрам пресса под давлением и управления прессом в процессе работы. Пресс с рольгнгом осуществляет испытание эластомерного апарата под давлением.

Система электрооборудования построена на высококачественной автоматике и обеспечивает бесперебойную работу стенда СИПА-2500 в заданном режиме, а также защищает обслуживающий персонал от аварийных ситуаций. Органы управления, визуализации и световой сигнализации размещены на двери силового шкафа. Управление работой стенда обеспечивается с панели силового шкафа, панели пульта управления и моноблочного компьютера, установленного внутри пульта управления.

Программное обеспечение стенда СИПА-2500 позволяет управлять в ручном режиме гидроцилиндрами наполнения, гидроцилиндром фиксации, гидроцилиндром заправки, гидроцилиндром пресса, пневмоцилиндрами поворота стола, пневмоцилиндрами левого и правого зажимов. В автоматическом режиме осуществлять операции по заправке либо испытании амортизатора.

В режиме «Испытание амортизатора» фиксируются данные о величине хода штока поглощающего аппарата, усилиях и энергоемкости. Одновременно происходит построение графика зависимости усилия от величины перемещения. После завершения цикла испытаний копия протокола сохраняется в памяти компьютера.

В режиме "Заправка амортизатора" отображаются данные о давлении в цилиндрах и времени наполнения и заправки.

Характеристики испытательного стенда СИПА-2500:
