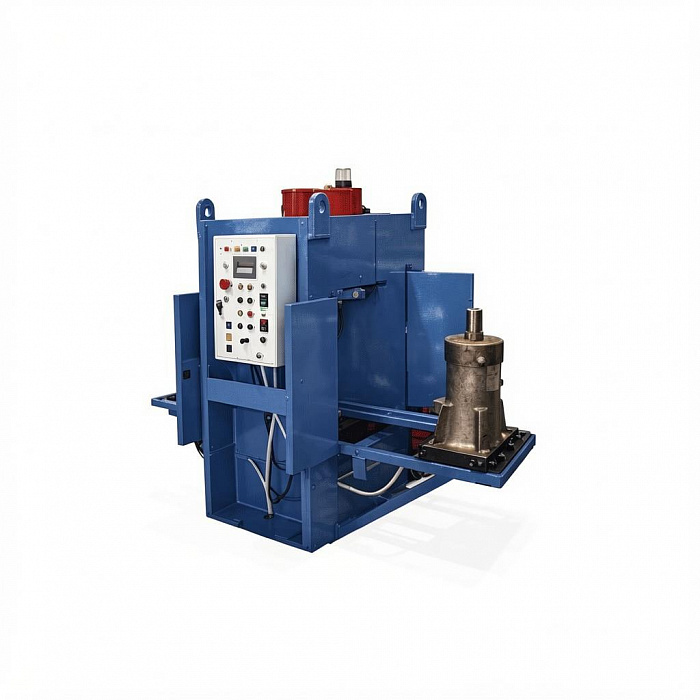

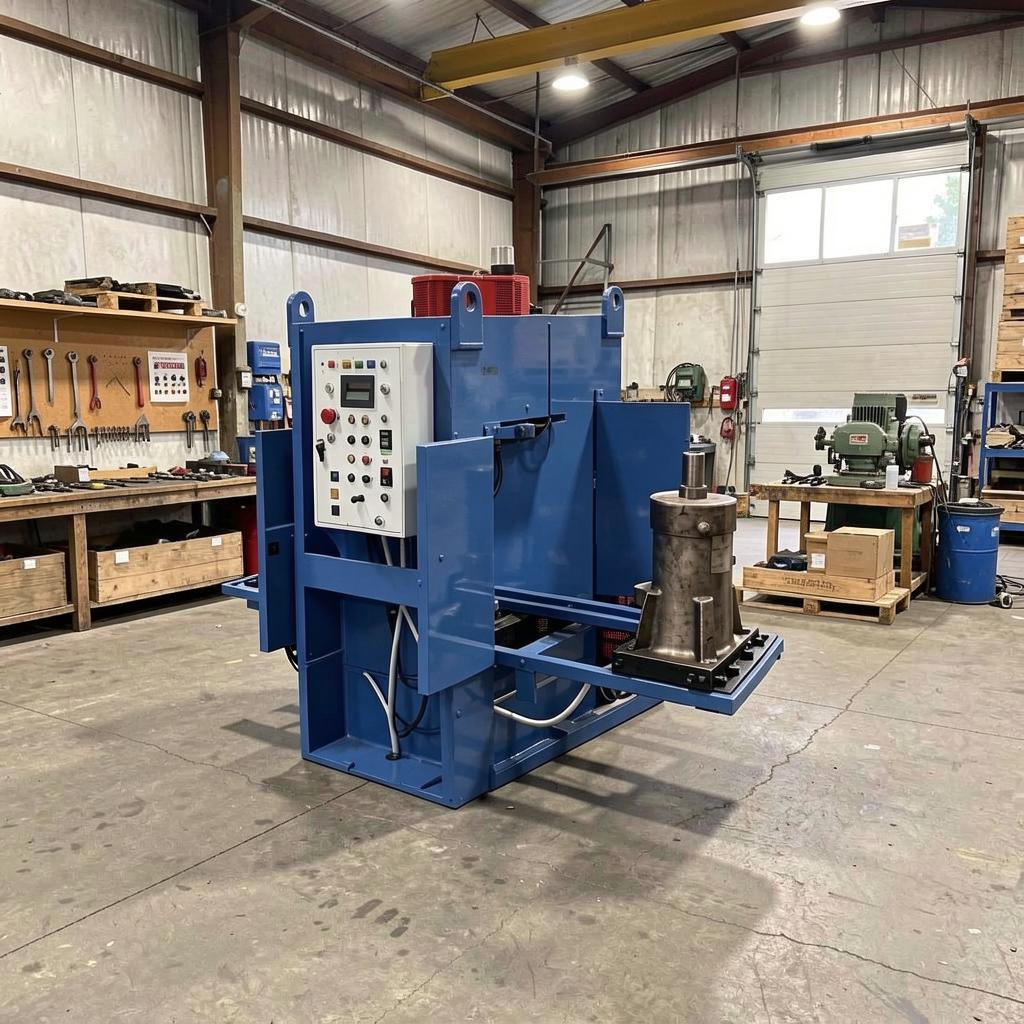

Стенд СИ-2500 ЭПА предназначен для испытания эластомерных поглощающих аппаратов автосцепок, класса АПЭ-120И.500 и АПЭ-95-УВЗ, с целью определения параметров статической силовой характеристики работы в соответствии с техническими условиями на испытания.
Технические достоинства стенда СИ-2500 ЭПА:
Стенд СИ-2500 ЭПА состоит из гидравлического пресса, системы обработки, регистрации, визуализации информации и управления, маслостанции.
Основными составными частями пресса являются:
Гидропресс выполнен как сварная силовая замкнутая металлоконструкция, оборудованная вертикально установленным силовым гидроцилиндром и столом с направляющими, на которых размещены рабочая, загрузочная и разгрузочная позиции. Рабочая зона оборудована опорой и ограждениями.
По столу с направляющими перемещается ручная тележка с испытываемым изделием. В рабочей зоне находится клиновой механизм, предназначенный для подведения под тележку опоры. Клиновой механизм управляется гироцилиндром.
Пресс оборудован блоком управления хода штока силового гидроцилиндра. Измерение хода штока силового гидроцилиндра осуществляется с помощью преобразователя линейных перемещений, закрепленного на раме гидропресса. Электрические сигналы величины и направления перемещения штока, от преобразователя поступают на пульт управления.
Гидростанция, номинальное давление 32 МПа, предназначена для подачи рабочей жидкости заданных параметров в силовой гидроцилиндр и гидроцилиндр исполнительного клинового механизма.
Пульт управления, расположенный на прессе, включает контрольно-измерительные приборы и панель управления, на которой смонтированы элементы управления и сигнализации. Датчик давления, предназначен для подачи сигнала, пропорционального величине давления в поршневой полости силового гидроцилиндра во время перемещения штока в режимах "Прокачка" и "Испытание".
Стенд СИ-2500 ЭПА обеспечивает выполнение следующих операций: доставку испытываемого изделия в рабочую зону, подъем и опускание опоры, прокачку испытуемого изделия, испытание изделия с записью диаграммы статической силовой характеристики.
В рабочей зоне клиновой механизм подводит опору под тележку с испытуемым изделием с помощью гидроцилиндра.
Режим "Прокачка" испытуемого изделия осуществляется в автоматическом режиме, и управляется с пульта.
Рабочая жидкость насосом подается из бака в поршневую полость гидроцилиндра, поршень совершает рабочий ход, перемещая шток испытуемого изделия.
Движение штока гидроцилиндра осуществляется на конструктивный ход испытуемого изделия. По сигналу от датчика перемещения подача жидкости прекращается и шток испытуемого изделия под действием сжатой эластомерной массы (композиции на основе высокомолекулярных элементоорганических каучуков) выталкивает шток гидроцилиндра вверх. По окончании подъема происходит подача рабочей жидкости, в штоковую полость гидроцилиндра, шток возвращается в исходное (верхнее) положение. Из поршневой полости рабочая жидкость через регулятор расхода сливается в бак. Фиксация штока гидроцилиндра в верхнем положении обеспечивается обратным клапаном.
На протяжении цикла прокачки работают преобразователь линейных перемещений и датчик давления, сигналы от которых поступают на пульт управления в цифровой контроллер, в котором производится запись диаграммы статической силовой характеристики работы испытуемого изделия на протяжении прямого и обратного ходов.
В режиме "Испытание" работа стенда аналогична режиму "Прокачка". Диаграмма испытаний выводится на дисплей контроллера, в памяти которого хранятся все диаграммы испытаний.
Дополнительно, обеспечена возможность распечатки диаграммы статической силовой характеристики работы испытуемого изделия посредством подключения ПК и принтера.
В наладочном режиме обеспечивается возможность поэлементного включения гидравлической и электрической аппаратуры.
Стенд оборудован средствами измерения, установленными на гидростанции и пульте управления на прессе.
Манометр на насосной станции предназначен для измерения развиваемого ею давления.
Манометр на гидроцилиндре предназначен для измерения давления в силовом гидроцилиндре при прямом и обратном ходе.
Датчик давления предназначен для преобразования значения давления в силовом гидроцилиндре, эквивалентного усилию нагружения испытуемого изделия, в электрический сигнал, поступающий на пульт управления, для построения диаграммы (ось У) статической силовой характеристики работы изделия.
Датчик линейных перемещений – предназначен для преобразования линейных перемещений штока силового гидроцилиндра в электрический сигнал, поступающий на пульт управления, для построения диаграммы (ось X) статической силовой характеристики работы изделия.
Стенд обеспечивает автоматическое измерение, обработку и регистрацию результатов испытаний согласно методике СТ ССФЖТ ЦВ_ЦЛ 09.04-99 с представлением их в виде протокола и диаграммы "Перемещение-Нагрузка".
Модель |
Наименование |
Номинальное усилие, тс |
Диапазон измерения нагрузки, тс |
Пределы допускаемой погрешности измерения нагрузки в диапазоне измерения, % от измеряемой величины, не более |
Ход штока, мм |
Диапазон измерения перемещения поршня, мм |
Пределы допускаемой погрешности измерения перемещений в диапазоне измерения, мм |
Вес, кг |
Габариты (ДxШxВ), мм |
СИ-2500ЭПА |
Стенд в комплекте с насосной станцией НЭЭ32-5,0И60Т1 |
250 |
0-250 |
1,5 |
200 |
0-130 |
0,5 |
1760 |
1840x1103x1637 |
СИ-2500ЭПА-Б |
Стенд без насосной станции |
250 |
0-250 |
1,5 |
200 |
0-130 |
0,5 |
1760 |
1840x1103x1637 |
