Предназначен для безопасного и быстрого демонтажа крупногабаритных массивных деталей, посаженных с натягом на валы.

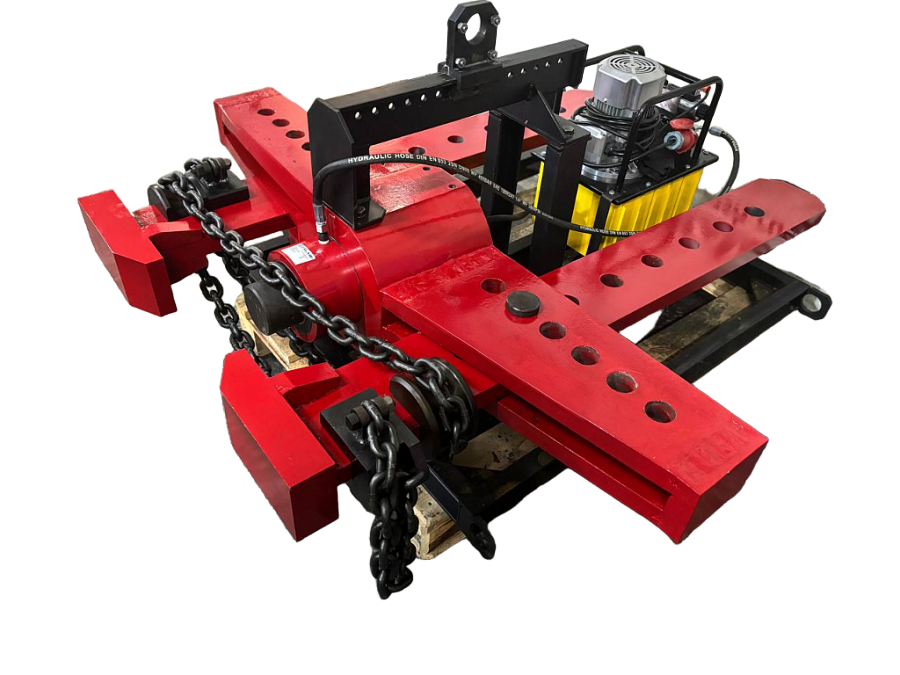

Низкопрофильный съемник выполнен на платформе, перемещаемой на требуемое расстояние и высоту к месту работ посредством подъемника, крана или на съемных колесах.
Снабжен встроенной малогабаритной насосной станцией с электроприводом, номинальное давление 70 МПа, гидроаппаратурой с электромагнитным управлением, гидроцилиндром с гидравлическим возвратом штока; двумя высокопрочными стальными захватами и страховочной цепью.
Основными составными частями съемника являются:
• гидроцилиндр (1)
• траверса (2)
• захваты (3)
• рама (4)
• насосная станция (5) (показана условно)
• страховочная цепь (6)
• рукава высокого давления (7, 8).
Гидроцилиндр (1) с одной стороны вкручен в траверсу (2), а с другой - закреплен на раме (4).
Гидроцилиндр имеет гидравлический возврат поршня.
На штоке гидроцилиндра устанавливается удлинитель.
Траверса (2) и насосная станция (5) установлены на раме (4).
На раме (4) предусмотрен захват, используя который съемник транспортируют к месту проведения работ с помощью крана.
Съёмник устанавливают и закрепляют на снимаемой детали между захватами. Нагнетая гидравлическую жидкость под давлением в поршневую полость гидроцилиндра, производят снятие детали. Возврат штока гидравлического домкрата в первоначальное по-ложение происходит после подачи давления в штоковую полость.
Порядок работы со съемником:
1. С помощью грузоподъемного устройства транспортировать съемник за захват на раме к месту проведения работ.
2. Установка съемника:
• Ось съемника должна совпадать с осью вала, на который посажена снимаемая деталь.
• Отрегулировать горизонтальное положение съемника с захватами путем установки тележки как можно ближе к снимаемой детали.
• Отрегулировать захваты (3) на траверсе с учетом необходимой глубины захвата и диаметра снимаемой детали. Необходимо использовать удлинитель на штоке во избежание повреждения поверхности штока.
3. Установить захваты на снимаемой детали.
4. Создав предварительный натяг, подвести удлинитель до соприкосновения с валом.
5. Установить страховочную цепь на снимаемой детали.
6. Подачей гидравлической жидкости в поршневую полость гидроцилиндра демонтировать деталь.
7. Подачей гидравлической жидкости в штоковую полость гидроцилиндра, сбросить давление в гидравлической системе.
8. После окончания работ освободить захваты, очистить съемник от пыли и грязи.
Модель |
Усилие, тс |
Ход штока, мм |
Габаритные размеры (Д×Ш×В), мм |
Глубина захвата, мм |
Внеш. диаметр захвата, мм |
Насос в комплекте |
Вес, кг |
СГТ2100НП1100 |
110 |
200 |
2288x1520x662 |
1005 |
1070 |
640 |
|
СГТ2100НП1100Б |
110 |
200 |
2288x1520x662 |
1005 |
1070 |
без насосной станции |
620 |
Модель | Усилие, тс | Ход штока, мм | Габаритные размеры (Д×Ш×В), мм | Глубина захвата, мм | Внеш. диаметр захвата, мм | Насос в комплекте | Вес, кг |
---|---|---|---|---|---|---|---|
СГТ2100НП1100 | 110 | 200 | 2288x1520x662 | 1005 | 1070 | НЭЭ6/70-6/0,5И10Т2 | 640 |
СГТ2100НП1100Б | 110 | 200 | 2288x1520x662 | 1005 | 1070 | без насосной станции | 620 |
