Испытания проводятся в соответствии с программой полевых испытаний грунтов сваями статическими вдавливающими, выдергивающими и горизонтальными нагрузками.
Полевые испытания грунтов сваями, проводимые при инженерных изысканиях для строительства, проводят по программе, соответствующей требованиям приложения «А» ГОСТ 5686-2012 с учетом положений соответствующих федеральных, территориальных и отраслевых нормативных документов, с целью получения данных, необходимых для обоснования выбора типа фундаментов, их параметров и способов устройства:
определения вида и размеров свай и их несущей способности;
проверки возможности погружения свай на намечаемую глубину, а акже относительной оценки однородности грунтов по их сопротивлению погружению свай;
определения зависимости перемещения свай в грунте от нагрузок и во времени.
Варианты стендов для проведения статических испытаний свай
Система балок с использованием 2-х анкерных свай
|
Система балок с использованием 4-х анкерных свай
|
Испытание свай горизонтальной нагрузкой
|
Испытание свай на осевое выдергивание
|
Комплекс «Энерпром» для испытания грунтов сваями
В состав комплекса «Энерпром» для испытания грунтов сваями статическими вдавливающими, выдергивающими или горизонтальными нагрузками входят:
домкратный модуль для нагружения сваи;
специальная автоматическая насосная станция;
комплект рукавов высокого давления с быстроразъемными соединениями.
Комплекс разрабатываем и изготавливаем в соответствии с ТЗ Заказчика.
Домкратный модуль включает один или несколько гидравлических домкратов с требуемым создаваемым усилием, обеспечивающим соосную и центральную передачу нагрузок на сваю.
Насосная станция привода домкратного модуля обеспечивает возможность передачи нагрузок ступенями, постоянство давления на каждой ступени нагружения в соответствии с программой испытаний в течение длительного времени.
Нагружение испытываемой сваи статической вдавливающей (выдергивающей и горизонтальной нагрузкой) проводят равномерно, без ударов, ступенями нагрузки, значение, последовательность и длительность которых устанавливается программой испытаний с выдержкой на каждой ступени в течение длительного времени.
Разгрузку сваи проводят после достижения наибольшей нагрузки ступенями, равными удвоенным значениям ступеней нагружения, с выдержкой каждой ступени не менее 15 мин. Продолжительность одного испытания может варьироваться от нескольких суток до 2х месяцев!
Для привода домкратного модуля применить специальную насосную станцию «Энерпром» с уровнем подачи рабочей жидкости и вместимостью бака в соответствии с рабочим объемом домкратов нагружения сваи (силового модуля): насосная станция с электроприводом (380В); с четырех линейным трехпозиционным гидрораспределителем с электромагнитным дистанционным проводным управлением, гидросхема 44, где в нейтральном положении полости А, В, Р, Т заперты клапанами; дроссель сглаживания пульсаций; регулятор (реле) давления, защита от осадков, охладитель РЖ.
Применяемая рабочая жидкость, - масло всесезонное гидравлическое: Shell Tellus S4 VX (от-40°С до +50°С).

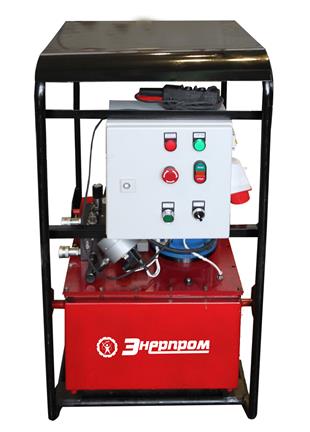

Насосная станция включает: раму, гидробак, насосный узел, блок управления, шкаф электрический, охладитель масла, заливную горловину, фильтр сливной, указатель уровня масла с термометром, датчик температуры (установлен на блоке управления) и уровня масла, выносной пульт управления ПУ.

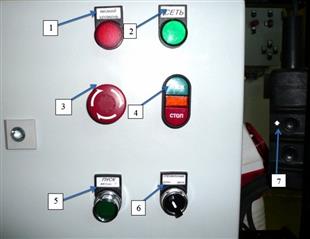

Система управления и контроля
1. Светодиодный индикатор малого уровня рабочей жидкости в баке гидростанции.
2. Светодиодный индикатор подачи напряжения на блок управления.
3. Кнопка «Аварийный стоп».
4. Сдвоенная кнопка «Пуск» – «Стоп» двигателя насоса станции.
5. Кнопка «Пуск» автоматического цикла поддержания давления.
6. Переключатель режима управления «Ручной» или «Автоматический».
7. Переносной пульт управления.

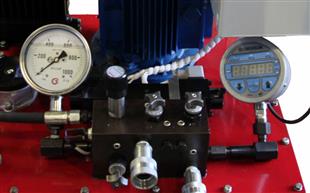

Настройка и управление давлением в напорной линии осуществляется на блоке управления .
Блок управления состоит из монтажной плиты, на которой установлены: манометр цифровой ДМ5002Г-УХЛ3.1-(0-100) МПа-0,25--42-СДИ-24В ТУ 4212-039-00225590-2003 с встроеннымдатчиком давления, манометр глицерино-наполненный; гидрораспределитель; клапан перепускной; кран регулировочный; дроссель; кран регулировочно-предохранительный; клапан предохранительный (внутри бака), датчик температуры рабочей жидкости.
На плите выполнены резьбовые отверстия К3/8 присоединения напорного (А) и сливного (В) РВД.
Порядок работы с цифровым манометром с встроенным датчиком давления см. в Руководстве по эксплуатации комплекса

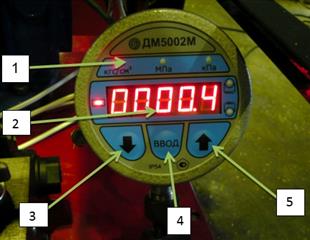

Управление манометром:
1. Показатель единиц измерения
2. Светодиодное табло
3. Кнопка «Вниз»
4. Кнопка «Ввод»
5. Кнопка «Вверх»
Для выбора единиц измерения нажать кнопку «вверх». С каждым нажатием будет происходить изменение единиц измерения.
Кнопками 3,4,5 выполняют: установку нижнего порога давления, установку верхнего порога давления, установку гистерезиса срабатывания/отпускания. Гистерезис для данной станции установлен в пределах 2 кгс/см2.
Пример комплектации комплекса «Энерпром» для испытания грунтов сваями статическими вдавливающими нагрузками:
домкрат с гидравлическим возвратом поршня, усилие 600 тс, ход штока 200 мм, ДГ600Г200;
насосная станция НЭЭ-2,0Ж40Т1-В–Др-РД-З-Х;
манометр с датчиком давления с ценой деления 0,01 МПа, предел измерения от 0,01 до80 Мпа.;
рукава высокого давления длиной 10-20 м, -2шт; запасной манометр цифровой; комплект ЗИП.
Значения нагрузок, их последовательность и длительность назначают в соответствии с ГОСТ 5686-2012 и программой испытаний. Насосная станция с электроприводом (380В); с четырех линейным трехпозиционным гидрораспределителем с электромагнитным дистанционным проводным управлением, гидросхема 44, где в нейтральном положении полости А, В, Р, Т заперты клапанами; дроссель сглаживания пульсаций; регулятор (реле) давления, защита от осадков, охладитель РЖ.
Пример комплектации комплекса «Энерпром» для испытания грунтов сваями статическими выдергивающими нагрузками.
При испытании статическими выдергивающими нагрузками от 110 до 250 тонн с применением автоматической насосной станцией НЭЭ-0,6Ж40Т1-Др-Рд-3-Х задействованы, как один, так и два домкрата (ДУ150Г150-2 шт., или ДУ200Г150-1 шт.).
Температурный режим при проведении испытаний (от -10 до -45 °С).
Габариты установки насосной, мм, не более: ДхШхВ, мм, 722х558х1030. Масса сухая (с полным гидробаком), кг 87,5 (140,5).
Мощность электропривода,-1,5кВт
